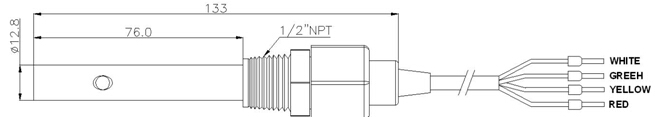

一、電極尺寸

二、電極常見的安裝方式

安裝傳感器是一項十分慎重的工作，不正常的安裝形式不能獲得滿意的測量數據，請安裝傳感器時一定要認真選擇安裝部位，推敲安裝方式，以免造成測量數據失真。

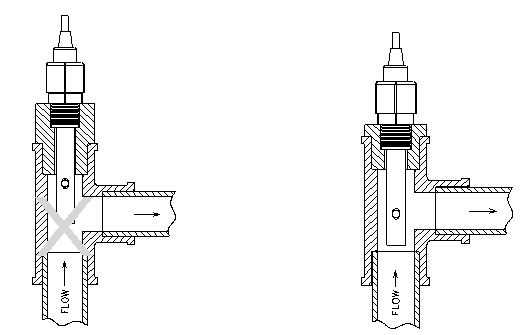

  1）圖A中電極接頭太長，伸入部分過短，傳感器內容易形成死腔，造成測量誤差，應按圖B安裝(向FLOW=水流方向深入)。

                     圖A  錯誤安裝方式                                             圖B正確安裝方式

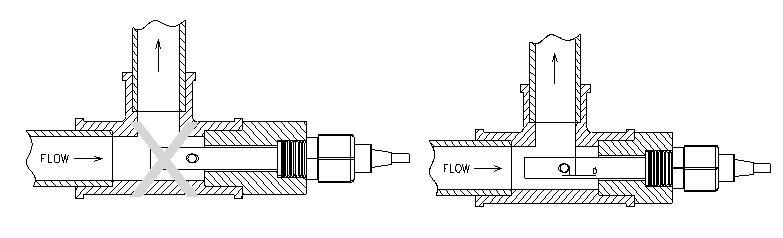

2）圖A安裝方式會使電導池形成空氣腔引起測量誤差和不穩定，應按圖B安裝。

             圖A  錯誤安裝方式                                     圖B正確安裝方式為電導池小圓孔位于出水窗口內

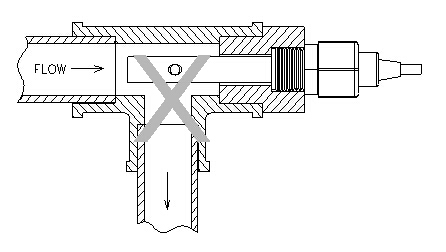

3）其它的常見錯誤安裝方式。

                             會因水流不能保證滿管 或高處積氣而造成測量誤差或不穩定

三、常安裝注意事項以及維護保養

1）電導池應安裝在管路中流速穩定且不易產生氣泡處，可以采用旁流的方式安裝，以免測量不準確。

2）同心管狀電極平裝、斜向安裝或豎向安裝都要使其前端迎向FLOW方向安裝，并深入至流動水體；其他結構形狀的電極防止側向安裝時在測量室因湍流產生的疏空壓力造成測量數據紊亂。

3）測量信號屬微弱電信號，其采集電纜必須獨立走線，禁止和動力線、控制線連接在同一組電纜接頭或端子板中，禁止與動力和控制線一同穿管和綁扎，以免干擾測量或破損時擊穿儀表測量單元。

4）出廠前電極的線纜為標準定長且為專用電纜，測量電纜需加長時，請?jiān)诠┴浨芭c制造商約定。

5）安裝時請保持電極測量部分清潔，不要用手或不潔物體直接接觸表面，接觸油污和脂、膠類物體后會在很長時間內不能測得準確數值。

6）電導池屬于精密測量部件，不可分解，不可改變電極形狀和尺寸，也不可用強酸、堿清洗、浸泡以及機械刮蹭，這些操作都會導致電極常數改變，影響系統的測量準確度。

7）測量電纜為專用線纜，不可隨意更換其它規格的線纜，所有不按要求的私自改接、改動都會造成測量錯誤。

8）為保證安裝操作安全，在安裝完畢檢查無誤后再接通電源。
